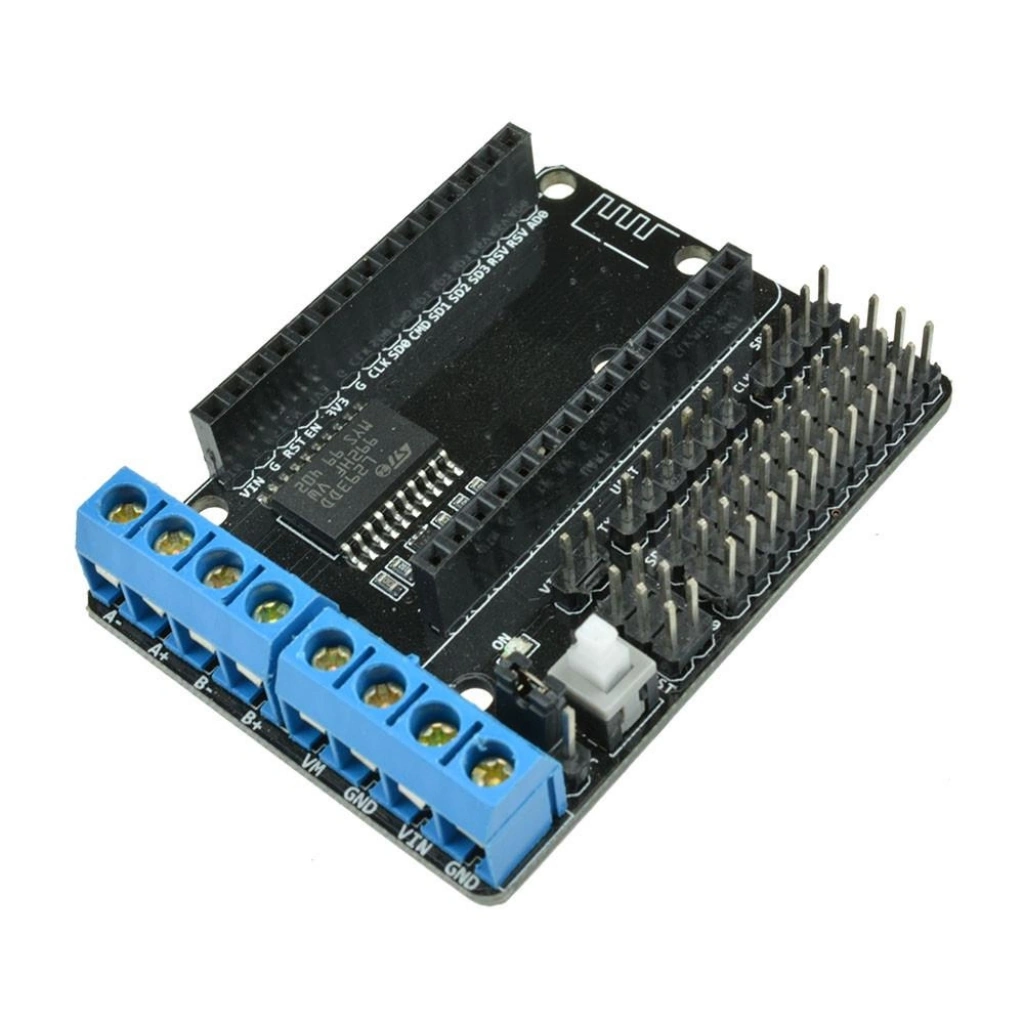

L293D Nodemcu Motor Shield 2 adet DC Motoru yada 1 adet step motoru sürebilmektedir. Sürücü motor akımı 1.2 Ampere kadar çıkabilmektedir.
Nodemcu ESP8266 WIFI Kartlar ile beraber kullanılarak WIFI Kontrollü araba yada motor kullandığınız her bir uygulamada kullanılabilmektedir.

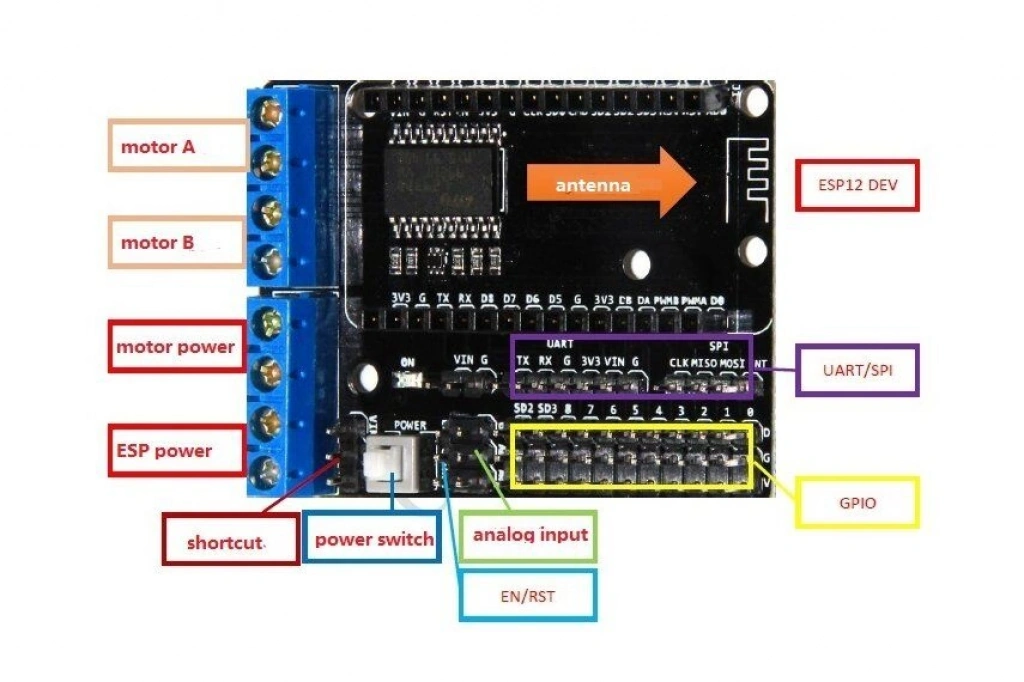

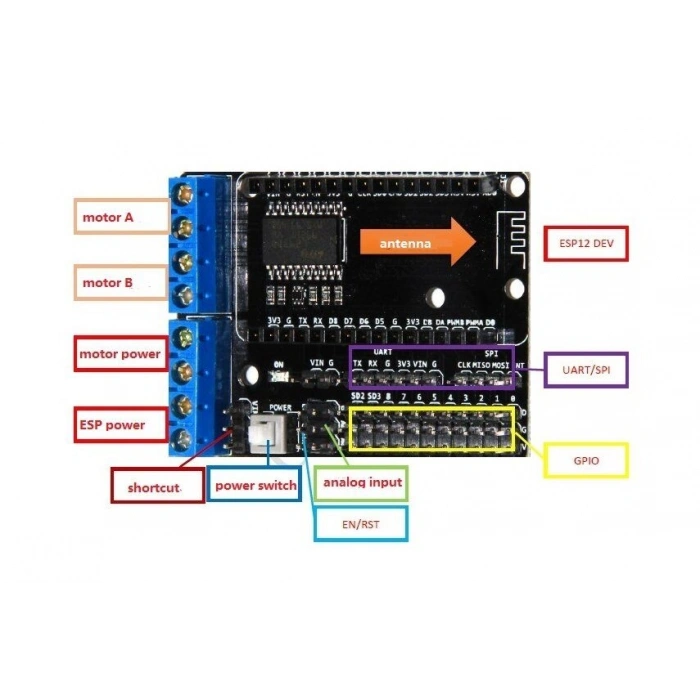

L293D Nodemcu Motor Shield üzerinde bulunan VM ve Vin pinlerini kısa devre yapıldığı zaman tek bir güç girişinden hem motor gerilimi hem de kontrol gerilimi sağlanabilmektedir.
UYARI; Tek bir güç kaynağı üzerinden besleme yapılmak istenildiği zaman VM ve Vin pinleri kısa devre yapılmalıdır. Bu işlem yapıldığı zaman maksimum 10Volta kadar desteklemektedir. Daha yüksek voltaj değerleri L293D Nodemcu Shield kartınıza zarar verebilmektedir.
Özellikler
- Ayrı olarak sağlanabilen 4.5V ile 36V arası motor gerilimi
- 4.5V ile 9V arası kontrol gerilimi (10V Maks.)
- Tek güç kaynağı üzerinden hem motor hemde kontrol gerilimi sağlama imkanı (Maksimum 10V)
- Lojik Çalışma akımı Iss: ≤60mA (Vi = L), ≤22mA (Vi = H);
- Maksimum motor sürücü akımı 1.2A
- Kontrol sinyali giriş voltajı 2.3V<=VIH<=VIN (high), -0.3V<=VIL<=1.5V (low)
- -25 °C ile 125°C arası çalışma sıcaklığı
- H bridge sürücü tipi
- 58x43 mm Boyutlarında
