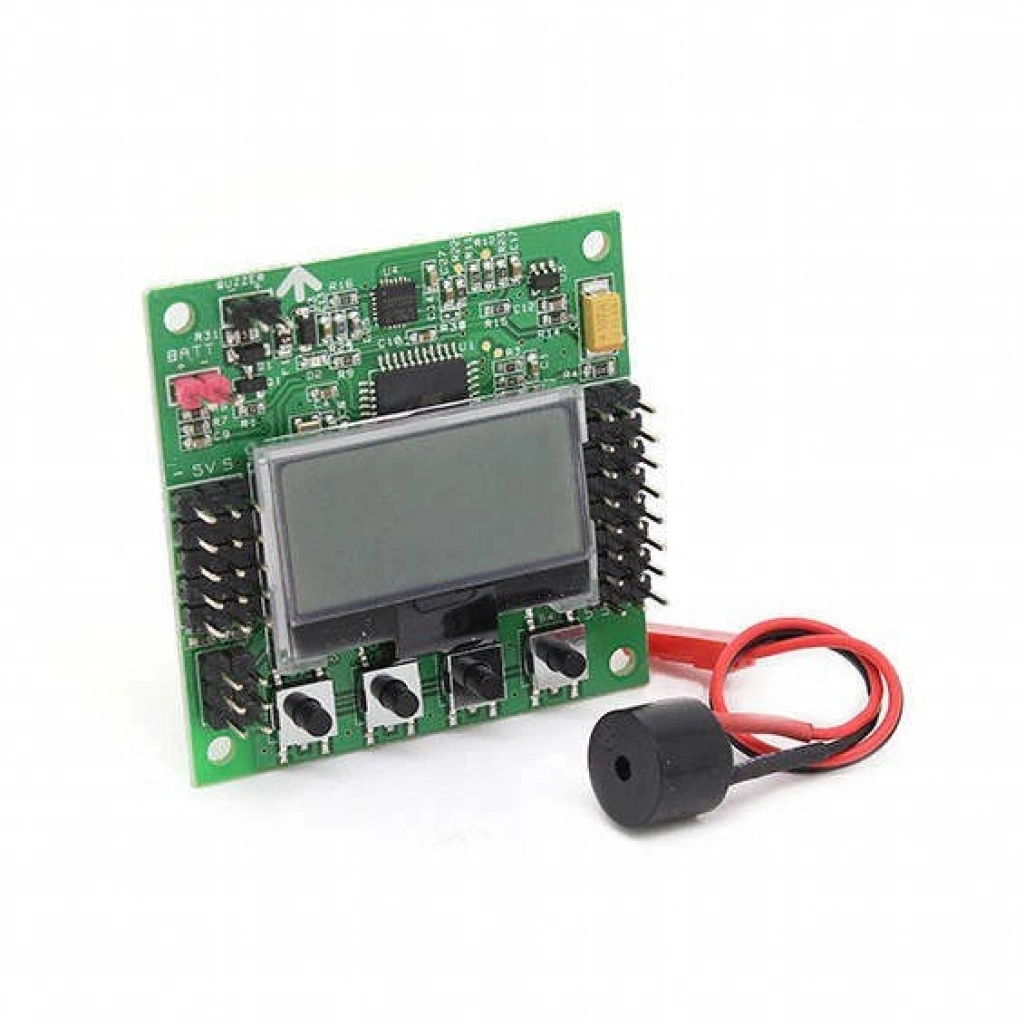

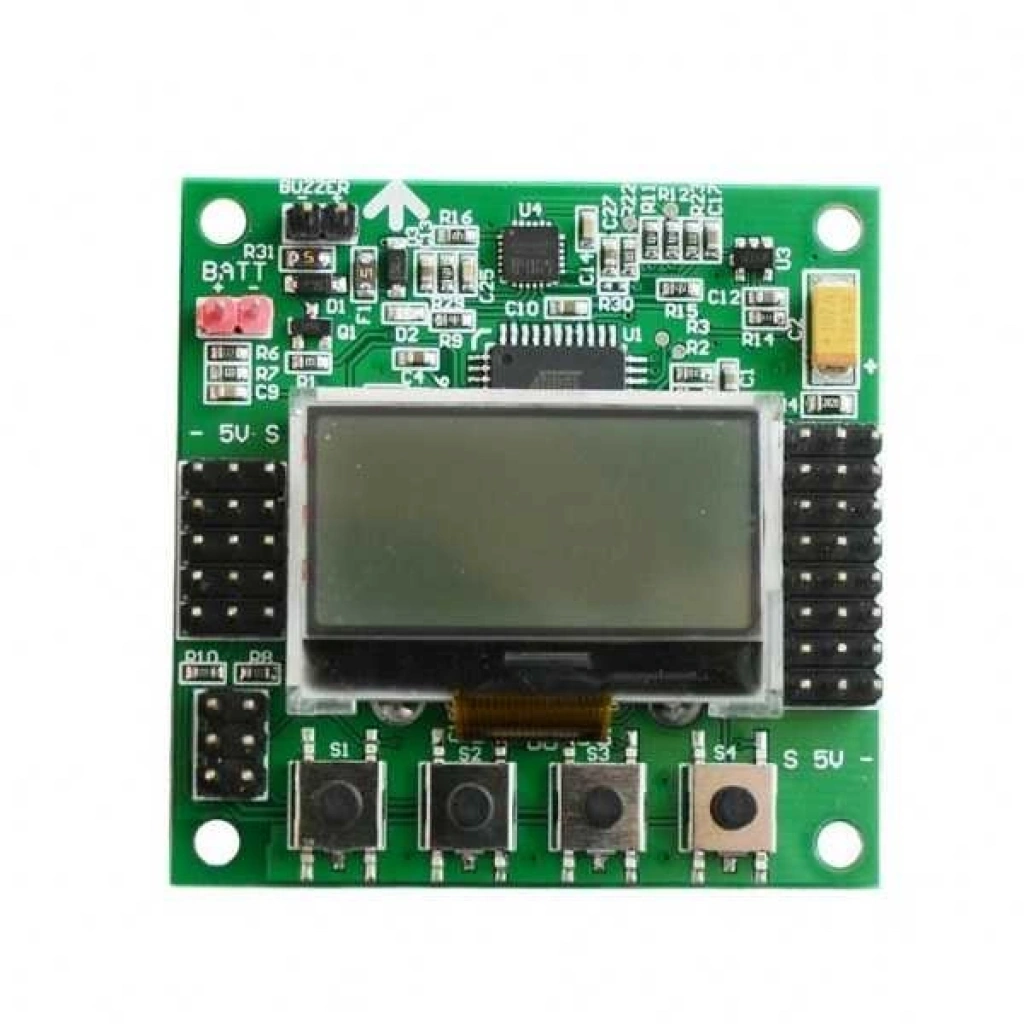

KK2 Ekranlı Uçuş Kontrol Kartı
Kk2.1.5 6050mpu ve Atmel 644PA ile çok rotorlu Lcd
Uçuş Kontrol kartıdır. KK2.1.5 sadece uzmanlara değil, herkese çok rotorlu uçuş
yapmak için tasarlandı.
LCD ekran ve dahili yazılım, kurulumu hiç olmadığı
kadar kolaylaştırır. Çok sayıda rotorlu araç türü önceden kuruludur, sadece
araç türünüzü seçin, motor düzenini / pervane yönünü kontrol edin, ESC'lerinizi
ve radyonuzu ayarlayın ve yola çıkmaya hazırsınız! Bunların hepsini ekrandan
takip etmek için kolay! KK gyro sistemi inanılmaz hassas bir 6050 MPU sistemine
güncellendi ve bunu şimdiye kadarki en istikrarlı KK kartı yaptı ve otomatik
seviye fonksiyonunun eklenmesini sağladı. KK2.1.5'de, 64k belleğe sahip bir
Atmel Mega644PA 8-bit AVR RISC tabanlı bir mikroişlemci bulunur.
KK2.1.5 Multi-Rotor kontrolörü, çok rotorlu uçaklar
için uçuş kontrol kartıdır (Tricopters, Quadcopters, Hexcopters vb.). Amacı,
uçuş sırasında uçağı dengelemek. Bunu yapmak için 6050MPU gyro / acc'dan gelen
sinyalleri alır (yuvarlanma, adım ve yalpalama) daha sonra sinyali Atmega644PA
IC'ye iletir. Atmega644PA IC ünitesi daha sonra bu sinyalleri kullanıcının
seçtiği ürün yazılımına göre işler ve kontrol sinyallerini kurulu Elektronik
Hız Kontrol Cihazlarına (ESC'ler) iletir.

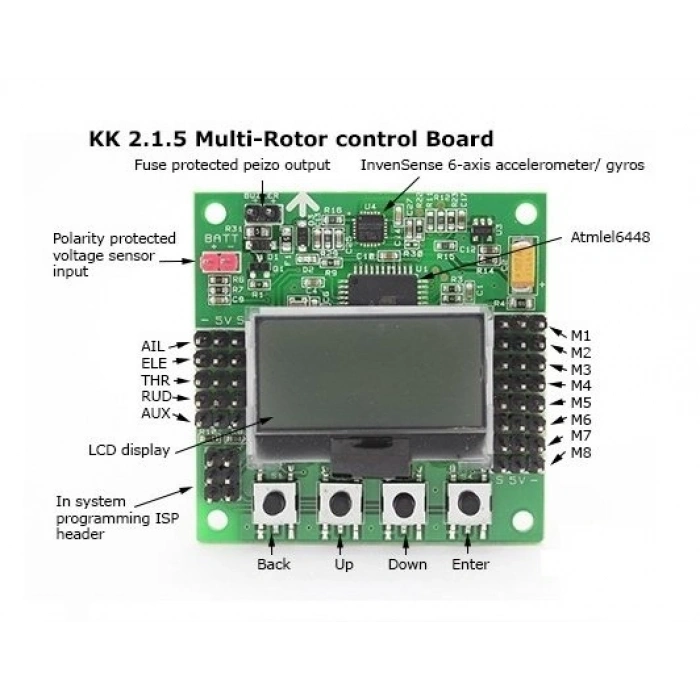

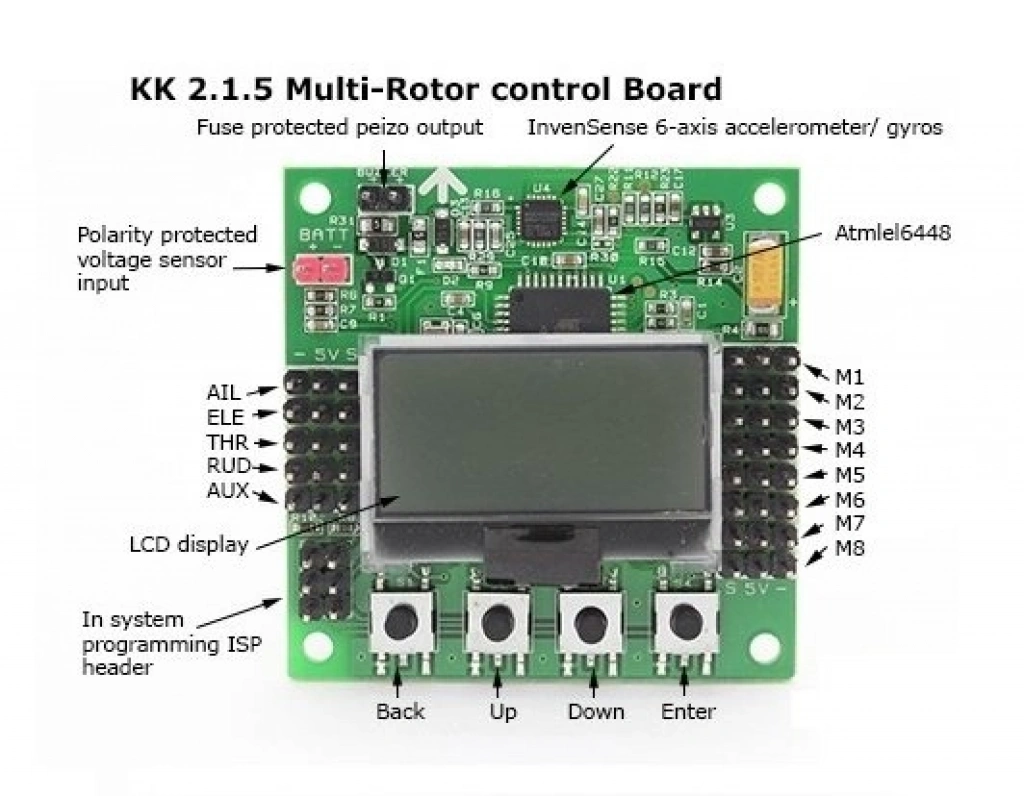

KK2.1.5 Multi-Rotor kontrol panosu ayrıca radyo
sistemleri alıcınızdan (Rx) gelen sinyalleri kullanır ve bu sinyalleri aileron,
asansör, gaz kelebeği ve dümen girişleri üzerinden Atmega644PA IC'ye iletir. Bu
bilgi işlendikten sonra, IC kontrol uçuşunu başlatmak için (yukarı, aşağı,
geriye, ileri, sola, sağa), her bir motorun dönüş hızını ayarlayan ESC'lere
çeşitli sinyaller gönderir.
Voltaj tespiti için ek polarite korumalı bir başlık eklenmiştir, bu nedenle onboard lehimleme gerekmez. Tahtayı etkinleştirip devre dışı bırakırken sesli uyarı için kullanışlı bir piezo sesli uyarısı da bulunmaktadır. KK2.1.5 gerilim algılama başlığına polarite koruması ve yanlışlıkla yanlış takılması durumunda sigorta korumalı sesli uyarı çıkışları eklemiştir. Gerilim algılama hattı daha iyi doğruluk için güncellendi. Montaj ve bağlantılar çok kolaydır. Çok rotorlu uçuşlarda yeniyseniz veya KK kartının nasıl kurulacağından emin değilseniz KK2.1.5 sizin için yapıldı. 6 Pin USBasp AVR programlama arayüzü gelecekteki yazılım güncellemelerinin hızlı ve kolay olmasını sağlar.
Teknik Özellikler
Model: KK2.1.5
Giriş Voltajı (V): 4,8V-6,0V
Firmware: Önceden yüklenmiş firmware
Sensörler: 6050 MCU
İşlemci: Atmel 644PA
Boyutlar (mm): 52 x 52 x 12
Ağırlık (gr): 22
