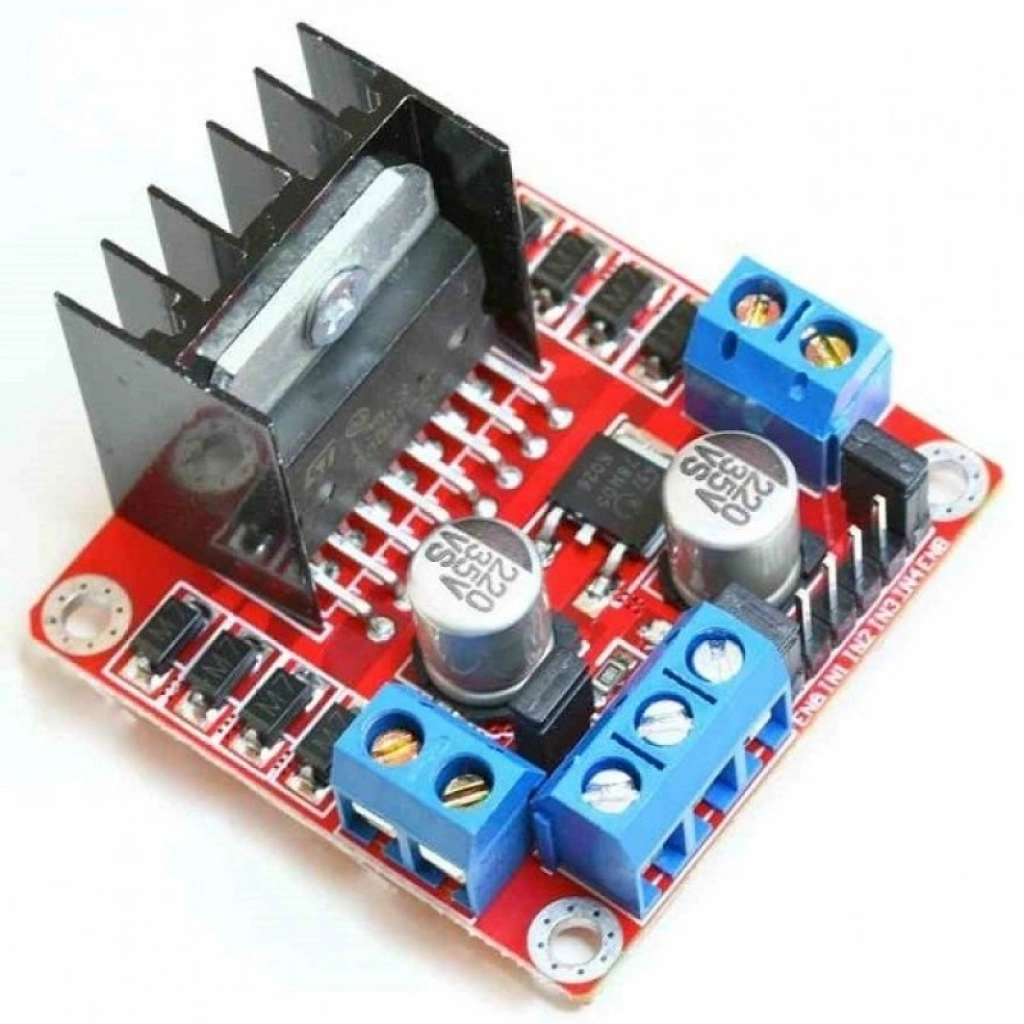

L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı
24V'a kadar olan motorları sürmek için hazırlanmış olan bu L298N motor sürücü kartı, iki kanallı olup, kanal başına 2A akım vermektedir. L298N sürücü kartı üzerinde L298N motor sürücü entegresi kullanılmıştır. Sumo, mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında kullanılabilir.

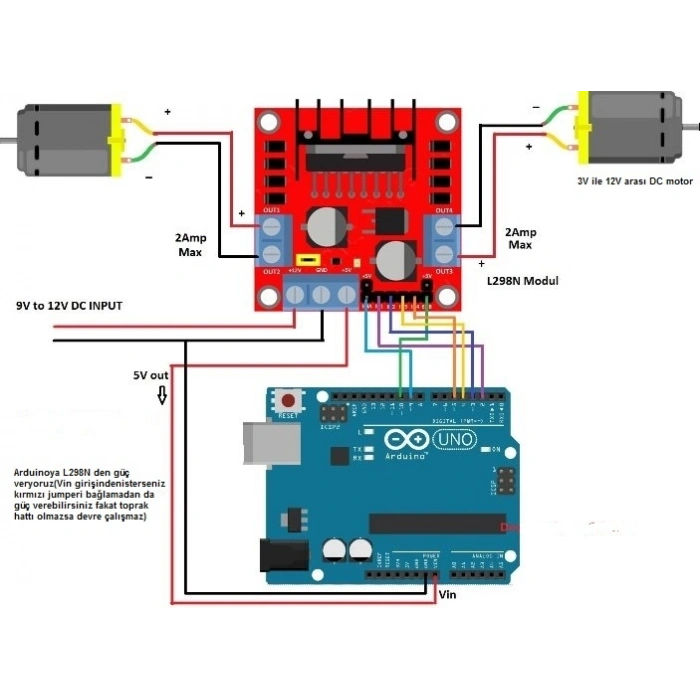

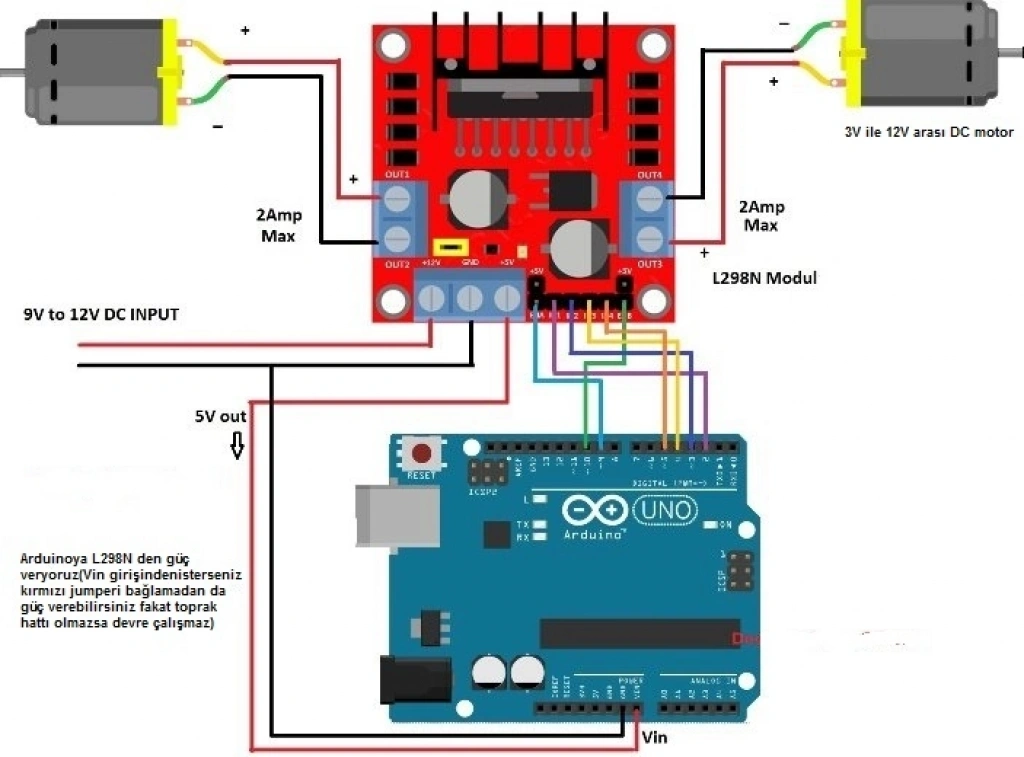

DC motorlardan ayrı olarak step motor kontrolüne de imkan sağlamaktadır. Daha ayrıntılı bilgi için aşağıdaki örnek dokumanı inceleyebilirsiniz.
L298N Özellikleri:
- Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir.
- Kanal başına 2A akım verebilmektedir.
- Üzerinde dahili regülatörü vardır.
- Yüksek sıcaklık ve kısa devre koruması vardır.
- Motor dönüş yönüne göre yanan ledler vardır.
- Kart üzerinde dahili soğutucu vardır.
- Akım okuma (current sense) pinleri dışa verilmiş haldedir.
- Kartın 4 yanında istenilen yüzeye sabitleyebileceğiniz 4 adet vida deliği bulunmaktadır.

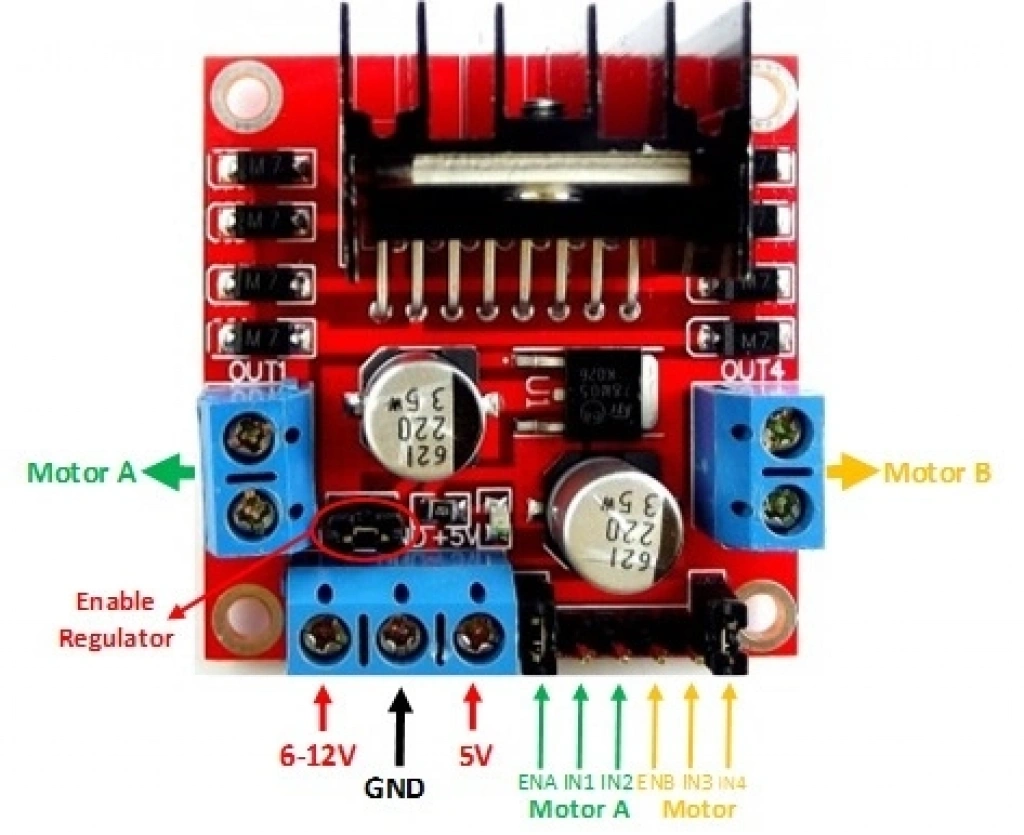

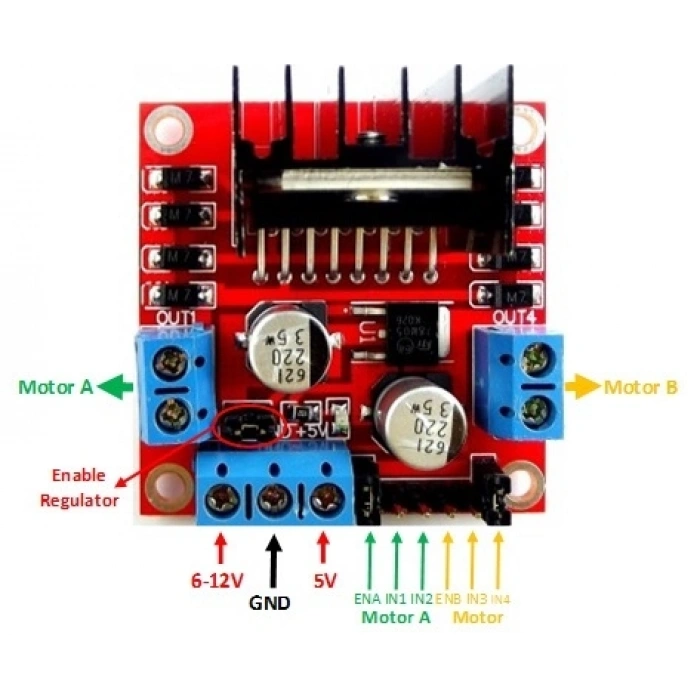

Pin Bağlantıları:- ENA: Sol motor kanalını aktif etme pini
- IN1: Sol motor 1. girişi
- IN2: Sol motor 2. gitişi
- IN3: Sağ motor 1. girişi
- IN4: Sağ motor 2. girişi
- ENB: Sağ motor kanalını aktif etme pini
- MotorA: Sol motor çıkışı
- MotorB: Sağ motor çıkışı
- VCC: Besleme voltaj girişi(4.8V-24V)
- GND: Toprak bağlantısı
- 5V: 5V çıkışı
L298N voltaj regulatörlü çift motor sürücü kartı üzerinde ayrıca jumper takılmış pinler de yer almaktadır. Bu pinler opsiyonel kullanımlar ve farklı özellikleri aktif etmek için kullanılabilinmektedir. - CSA: A motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilinmektedir.
- CSB: B motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilinmektedir.
- V1: IN1 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
